1、电源供电：单相/三相AC200V~230V，50/60HZ。
2、选用内部制动电阻，B2、P短路，B1、P开路；选用外部制动电阻，B2、P开路，B1、P接制动电阻。
3、EXVCC为IO端子电源，直流+12V~24V，带载能力大于100mA。
产品特点
1、采用DSP+FPGA体系结构，加快了数据的采集和处理速度，集成度高、可靠性好。
2 、采用优化的PID控制算法，实现转矩、速度、位置精确的全数字控制，精度高、响应快。
3、 丰富的数字量与模拟量接口、位置反馈脉冲分频和零位脉冲扩宽输出，能与多种上位控制装置配套互联。
4、 内置RS232、RS485标准串行通讯接口，便于集成到分布式控制系统中去。
产品应用
广泛应用于数控机床、纺织机械、塑料包装机械、切袋机和雕刻机等工业自动化领域。

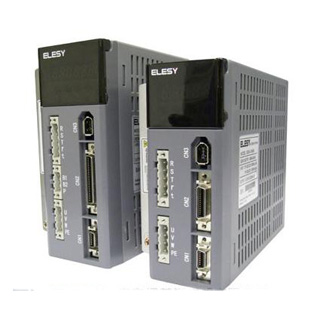

驱动器规格
|
控制电源 |
单相AC200V～230V 50/60Hz |
三相AC220V～230V 50/60Hz |
|||
|
使用环境 |
温度 |
工作： 0～55℃ 存贮： -20～80℃ |
|||
|
湿度 |
小于90% 无结露 |
||||
|
振动 |
小于0.5G(4.9m/S2) 10～60Hz 非连续运行 |
||||
|
控制方式 |
位置控制 |
||||
|
再生制动 |
内置或外接 |
||||
|
特性 |
速度频率响应 |
200Hz 或更高 |
|||
|
速度波动率 |
﹤0.03(负载0～ 100%) |
||||
|
调速比 |
1:5000 |
||||
|
输入脉冲频率 |
0～500kHz |
||||
|
控制输入 |
1、伺服使能 |
||||
|
控制输出 |
1、伺服准备好输出 |
||||
|
串行通讯口 |
标准RS-485、RS-232接口 |
||||
|
位置控制 |
指令形式 |
1、脉冲+方向 |
|||
|
电子齿轮 |
1～32767/1～32767 |
||||
|
反馈脉冲 |
1～2500脉冲/转，根据编码器线数可调 |
||||
|
速度控制 |
内部4段速度设置 |
||||
|
加减速功能 |
参数设置1～10000ms(0～1000r/min 或1000～0r/min) |
||||
|
转矩限制功能 |
可设定转矩限制范围 ：-300～+300% |
||||
|
监视功能 |
转速、当前位置、指令脉冲、位置偏差、电机转矩、电机电流、转子位置、指令脉冲频率、运行状态、输入输出端子信号等 |
||||
|
保护功能 |
超速、主电源过压、欠压、过流、过载、编码器异常、控制电源欠压、过热、位置超差等 |
||||
|
操作 显示 |
6 位LED数码管、4个按键、2个指示灯 |
||||
|
适用负载惯量 |
小于电机惯量的5倍 |
||||

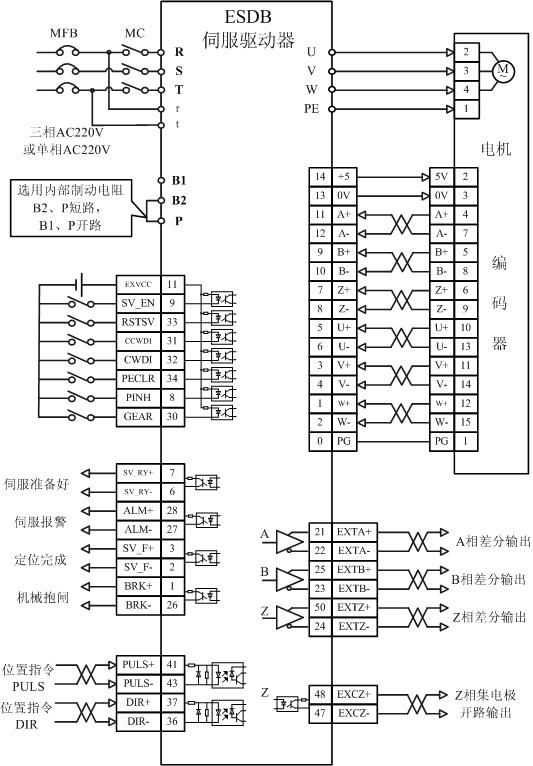

标准接线图
